FW Murphy摩菲 S1500型 压缩机控制装置和报警器
报警/关机，用于 32 或 64 个常闭或常闭传感器
操作顺序选择
现场可调传感器命名法
可选传感器锁定 A 类、B 类、C 类或 P 类
内置转速计/超速功能
RS232 或 RS485 模块总线 RTU 通信
两个启动/运行计时器和已用时间计
经 CSA 认证或 NRTL 批准，可用于 I 类 1 部 C &D 类危险场所
产品概述：

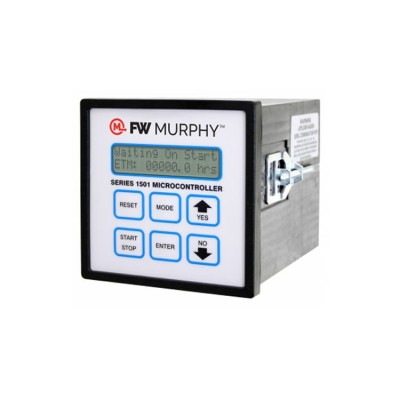

S1501 仪器是一款基于微处理器的报警、关机和控制系统，具有转速计/小时计功能。它以字母数字字符宣布发出警报信号或导致设备关闭的保护装置。在设备表面的六按钮键盘上调用信息并进行调整。报警或关机命名法、预设定时器和转速计校准等配置可在现场进行。
FW 墨菲 S1501 系统具有 7 个单刀双掷继电器。在标准型号上，继电器被分配到以下功能：润滑、曲柄、点火/电机、燃油阀/冷却器、负载、报警和停机。
完整的 S1501 系统包括一个探头、传感器输入端子条（64 个传感器型号需要两个）、用于将接线端子块连接到头部的 36 英寸（914 mm）扁平带状电缆和一个 I 类 1 分区防爆电源。
S1501 系统由 120 VAC 或 12 或 24 VDC 供电。该磁头具有本质安全等级，包括一个通信端口，跳线可选择用于 RS232 或 RS485，作为 MODBUS RTU 从站运行。该端口允许远程控制功能，如启动/停止，加载/卸载等，以及读取访问S1501保持寄存器。
S1501 系统可配置为监控空气和天然气压缩机、天然气加油和其他工业操作等应用。
产品规格：
功耗：
120 伏交流电 （7.5 伏安）
12 伏直流电（3.5 瓦）
24 伏直流电（3.5 瓦）
传感器输入：32 或 64 个常开和/或常闭输入，®如开关仪器。可现场选择 A 类、B1 类、B2 类、C 类、P 类或 ESD，用于关断、报警或控制功能。
注：传感器输入 27 至 32 保留用于控制功能。
输出：7-SPDT 继电器输出，5 A，1/16 HP，125/250 VAC/1 A，30 VDC
注：对于危险区域，如果传感器输出来自任何储能设备（如继电器或晶体管），则必须在传感器开关和输入端子之间使用经批准的隔离栅。
可调时间延迟：
许可的
预润滑
清除
燃料
曲柄
运转
B1 类锁定
B2 类锁定
进程锁定
怠速/冷却
点火接地
后润滑
冷却器
传感器输入端子块：导轨安装 DIN 型;32 端子，螺钉型
光隔离式转速/运行输入：磁性拾音器，4.5 至 120 Vrms，0-10 kHz。CD 点火，正向或负极接地，100 至 300 VDC，3-666 Hz.12 至 125 VDC 或 120 Vrms，50/60 Hz 可用于运行信号。
工作温度：0 至 50°C （32 至 122°F）
存储温度：-20 至 70°C（-4 至 158°F）
箱：ABS 塑料，1/4 丁（90 x 90 毫米）
接口输出：工厂配置为RS232;可针对 RS485 进行现场选择。
字母数字显示：2 行，每行 16 个字符（共 32 个字符）
电源外壳：防爆，I级，1分区。电源内置本质安全栅，具有 7 个 C 形继电器输出，用于以下功能（标准 S1501）：
润滑油
曲柄
点火/电机
燃料/冷却器
负荷
报警
关闭
