摩菲Murphy振动开关产品介绍
美国摩菲公司生产的全系列撞击 / 震动控制开关产品 , 可在威胁机器设备正常运行的过度震动或撞击出现的时侯保护机器的安全 。 控制开关内部 , 有一套触片通过磁控 , 处于锁闭状态 。 撞击或震动对锁臂施加力量推动锁臂离开磁性锁 , 从而触发触片跳开 。 调整磁体与锁臂之间的空隙可以控制敏感度的高低 。 该产品系列适用于所有类型的旋转式或往复式的机械设备上 , 比如 : 冷却风机 , 发动机 , 泵 , 压缩机或油矿用泵等。
摩菲Murphy振动开关型号

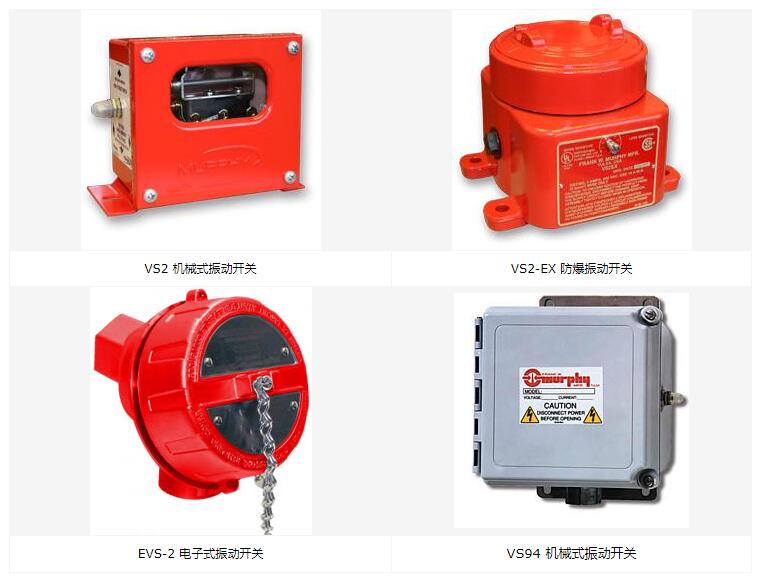

VS2: 基架安装 ； 非危险区域 。
VS2-67: 基架安装 ； 非危险区域 。防护等级IP67。
VS2C: C 型夹安装； 非危险区域 。
VS2EX: 防爆型 : 用于 Class I, Div. 1、 Groups C & D, 危险区域 ；防护等级IP54。
VS94: 基架安装 : 非危险区域 , 符合 NEMA 4X / 防护等级IP66 标准 。
远传复位功能
( 仅限 VS2EXR,VS2EXRB 和 VS94)
内置螺线圈 , 可远程控制触发复位功能。 此功能在 VS2EXR 与 VS2EXRB 上为标配 ,VS94 可选配 ( 选项如下 ):
-R15:115V 交流电源
-R24:24V 直流电源
时间延迟功能 ( 仅限 VS94)
启动时的超驰触发功能 。 在 VS 系列中 , 是用一个 20 匝的电位计 , 延迟时间可调区域为 :5 秒至 6 分 30 秒 。
可选项如下 :
-T15:115V 交流电源
-T24:24V 直流电源
空间电热器 ( 仅限 VS94 ):
选配的空间电热器可防止VS94产品系列箱体内水气凝结。
可选项 工作电流
-H15：(115V 交流电源 )
-H24：(24V 直流电源 )
VS2 和 VS2C
* 箱体 : 适用于非危险区域全天候条件 ( 符合 NEMA 3R 标准 )
VS2: 基架安装 。
VS2C:C 型安装 。 包括长 45 英尺 (13.7 米 ), 直径 16AWG(1.29mm) 的双导线 :30 股 , 每股直径 0.25mm( 总截面 1。5mm2) 电缆和 5 个电缆压紧夹 。
* 触片 : 单刀双掷片状触点 , 5A(480V 交流电源 )
* 敏感度可调范围 :0-7G:0-100HZ/0.100 英寸位移 。
VS2EX
箱体 : 防爆 , 适应全天侯条件铝合金外壳 : 符合 NEMA 7 /防护等级IP54标准 : 适用于 Class,Division 1,Groups C & D, 危险区域 :UL 和 CSA 认证 。
VS2EX: 基架安装 。
* 开关 : 双路单刀双掷开关 :5A(480V 交流电源 ):2A 组抗性 ,1A 电感性 (30 交流电源 )。
* 敏感度可调范围 :0-7G:0-100HZ/0.100 英寸位移 。
* 工作温度范围 : - 40 ~ 60度。
VS2EXR
* 箱体 : 与 VS2EX 型箱体一样 。
* 开关 : 单路单刀双掷开关和复位线圈 :5A(480V 交流电源 ):2A 阻抗性 ,1A 电感性 (30V 交流电源 )
* 远传复位 ( 可选 ):
选项 工作电流
R15 350mA(115V 交流电源 )
R24 350mA(24V 直流电源 )
* 敏感度可调范围 :0-7G: 0-100HZ/0.100 英寸位移 。
* 工作温度范围 : -40~140。(-40~60C)
VS2EXRB
* 箱体 : 防爆铝合金外壳 :
适于 Class,Division 1,Groups C & D, 危险区域
* 开关 : 安装复位线圈的单刀双掷开关 ( 可多选一路单刀双掷开关 )
5A(480V 交流电源 )
2A 阻抗性 ,1A 电感性 (30V 交流电源 )
* 远传复位 : 选项 工作电流
R15 350mA(115V 交流电源 )
R24 350mA(24V 直流电源 )
* 敏感度可调范围 :0-7G: 0-100HZ/0.100 英寸位移 。
VS94系列机械式振动震动开关
* 箱体 : 强化聚酯玻璃纤维外壳； 符合 NEMA 4 和 4X 级标准 ；CSA 4 &12 类型认证 。
* IP66防护等级，在工业环境中经久耐用，运行稳定可靠。
* 管接 :3/4NPT( 步立格螺纹 ) 管道接头连接 。
* 工作温度范围 : - 40 ~ 60度。
* 弹簧开关 : 双路单刀双掷开关 :5A(480V 交流电源 ):
2A 组抗性 ,1A 电感性 (30V 交流电源 )。
敏感度可调范围 :0-7G:0-100HZ/0.100 英寸位移 。
* 空间电热器 ( 可选 ):
选项 工作电流
H15 (115V 交流电源 )
H24 (24V 直流电源 )
* 远传复位 ( 可选 ):
选项 工作他电流
H15(115V 交流电源 )
H24 (24V 直流电源 )
* 时间延迟 ( 可选 ):
选项 工作电流 待机电流
T15 (115V 交流电源 ) 0。01A(115V 交流电源 )
T24 (24V 直流电源 ) 0。01A)(24V 直流电源 )
* 时间迟延 / 远传复位 : 可控 20 匝电位计 , 延迟时间可调区域为 :5 秒至 6 分 30 秒 。
(CSA 及 UL 认证均以 480V 交流电源为定额值 。
VS2 (20700042) Shock & Vibration Switch
VS2: Shock & Vibration Switch
VS2C (20700045): Shock & Vibration Switch with Clamp Mount
VS2C: Shock & Vibration Switch with Clamp Mount
VS2EX (20700049): Explosion-Proof Shock & Vibration Switch
VS2EX: Explosion-Proof Shock & Vibration Switch
VS2EXR-15 (20700053): 115 VAC Explosion-Proof Vibration Switch
VS2EXR-15: 115 VAC Explosion-Proof Vibration Switch
VS2EXR-24 (20700056): 24 VDC EX Vibration Switch (20700046)
VS2EXR-24: Explosion-Proof Shock & Vibration Switch; remote reset; 24 VDC
